硅烷浸漬劑
發(fā)布時(shí)間：2019-11-24 作者：昂威涂料 瀏覽次數(shù)：次
別名：浸漬劑、混凝土保護(hù)劑
規(guī)格:20KG/桶/
組成
硅烷浸漬劑為高純度的異丁基三乙氧基硅烷，可用于配制防水產(chǎn)品。
特點(diǎn)
硅烷浸漬劑為小分子結(jié)構(gòu)可穿透膠結(jié)性表面，滲透到混凝土內(nèi)部與暴露在酸性或堿性環(huán)境中的空氣及基底中的水分子發(fā)生化學(xué)反應(yīng)，形成一斥水處理層，從而抑制水分進(jìn)入到基底中。產(chǎn)生防水、防Cl-、抗紫外線的性能且具有透氣性。可有效防止基材因滲水、日照、酸雨和海水的侵蝕而對(duì)混凝土及內(nèi)部鋼筋結(jié)構(gòu)的腐蝕、疏松、剝落、霉變而引發(fā)的病變，提高建筑物的使用壽命。經(jīng)保護(hù)的基材具有良好的斥水性，并保留原有的外觀。堿性環(huán)境如澆注不久的混凝土，會(huì)刺激該反應(yīng)并加速斥水層的形成。
配套用漆
硅烷浸漬劑 環(huán)氧樹(shù)脂封閉漆 環(huán)氧樹(shù)脂中層漆 各色防腐面漆。
應(yīng)用領(lǐng)域
-
橋梁結(jié)構(gòu)領(lǐng)域 -
高速公路用漆 -
高檔建筑物的內(nèi)外墻面用漆 -
公路硅烷浸漬劑用漆 -
車(chē)庫(kù)用漆 -
高速公路用漆
| 項(xiàng)目 | 指標(biāo) | |
| 外觀 | 無(wú)色透明液體 | |
| 主要成分 | 異丁基（烯）三乙氧基硅烷 | |
| 干燥系數(shù) | ≥30% | |
| 吸水率比 | 7.5% | |
| 抗堿性 | 吸水率比＜10% | |
| 氯離子吸收降低率 | ＞80% | |
| 滲透深度 | ＜C40混凝土 | 4～10mm |
| C40混凝土 | ≥1～4mm | |
| 抗凍融性 | W/C=0.7混凝土 | 鹽溶液中與基準(zhǔn)混凝土相比至少多15次循環(huán) |
表面處理
1、用水泥漿修補(bǔ)蜂窩、露筋、孔洞、裂縫等明顯缺陷；用鋼鏟刀清除表面碎屑及不牢固的附著物；
2、清除不利于硅烷浸漬的灰塵、油污等有害物與污染物；
3、當(dāng)混凝土采用脫模劑或養(yǎng)護(hù)劑時(shí)，通過(guò)噴涂試驗(yàn)確定脫模劑或養(yǎng)護(hù)劑對(duì)硅烷浸漬的影響，否則在硅烷浸漬前，應(yīng)充分清除；
4、噴涂硅烷前的混凝土表面應(yīng)干燥，混凝土表面的含水量不宜大于6%。
施工涂裝

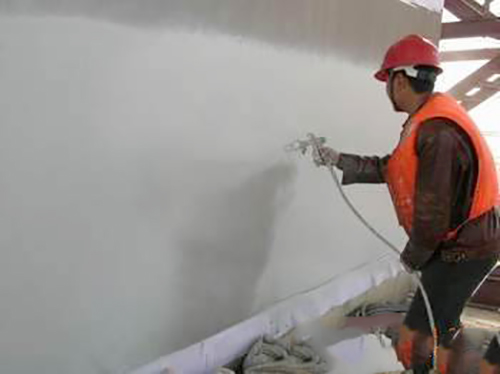

大面積施工液體硅烷建議使用無(wú)氣噴涂機(jī)，施工效率高，可以減少原材料的損耗，小面積施工可使用刷涂或滾涂的方法。
新建工程應(yīng)在混凝土構(gòu)件養(yǎng)護(hù)4周后施工，修補(bǔ)工程應(yīng)在養(yǎng)護(hù)2周后施工；下雨或有強(qiáng)風(fēng)或強(qiáng)烈陽(yáng)光直射時(shí)不得噴涂硅烷浸漬；注意避免硅烷和氯丁橡膠、瀝青密封材料等其他可能腐蝕的材料接觸；混凝土表面溫度應(yīng)在5～45℃之間。
硅烷施工后至少保證24小時(shí)內(nèi)不淋雨，自然風(fēng)干。
注意事項(xiàng)
1、本品屬易燃品，固化后會(huì)釋放出微量乙醇，應(yīng)注意安全預(yù)防措施，不要暴露在空氣中，儲(chǔ)存和使用本時(shí)品，要注意通風(fēng)，遠(yuǎn)離火花、熱源、明火。
2、使用前暴露在水中可能使其在容器中固化。
3、勿用于流體靜壓結(jié)構(gòu)上，溫度在達(dá)到4℃或以下、40℃以上溫度時(shí)不要使用本品。
4、應(yīng)避免植物或灌木暴露于施工現(xiàn)場(chǎng)，采取措施保護(hù)不需處理的窗戶及其他材料。
5、施工人員施工過(guò)程中按要求穿戴護(hù)目鏡和防護(hù)手套。如不慎吸入，應(yīng)立即移到有新鮮空氣的地方。如接觸到皮膚和眼睛，立即用水清洗15min，并脫下受污染的衣服、鞋子及時(shí)就醫(yī)。
